Среда Общих Данных (СОД) — это специализированная система управления проектными данными, предназначенная для коллективного взаимодействия участников строительных проектов. Она создает единое виртуальное пространство, обеспечивающее согласованное хранение и обработку всей проектной документации, включая 3D-модели, чертежи, спецификации, планы работ и прочую важную информацию. Использование среды общих данных позволяет исключить необходимость параллельного функционирования множества разрозненных хранилищ, снижая вероятность возникновения несогласованных действий, повторяющихся записей и ошибок при проектировании и строительстве. Благодаря централизованному управлению, Среда Общих Данных становится универсальным источником актуальной информации для каждого участника проекта, обеспечивая надежную защиту данных и возможность прозрачного обмена ими среди всех членов команды. Это способствует повышению эффективности коммуникации между взаимодействующими организациями, упрощению координации действий и улучшению общего контроля над ходом реализации строительных проектов. Помимо всего прочего, применение СОД существенно повышает уровень информационной безопасности, поскольку все изменения фиксируются автоматически, позволяя легко отслеживать любые внесенные поправки и оперативно реагировать на возможные проблемы. Таким образом, методология Среды Общих Данных направлена на повышение точности, надежности и доступности информации, необходимой участникам проекта для успешного выполнения проектирования, а также строительных и инженерных задач.
Методология СОД
Методология Среды Общих Данных тесно связана с концепцией технологий информационного моделирования зданий (BIM). Основным международным документом, регулирующим процессы обмена данными на протяжении всего жизненного цикла сооружения, служит международный стандарт ISO 19650. Часть стандарта, известная как ISO 19650-4 (“Эффективный обмен данными в BIM”), посвящена вопросам обеспечения качества конечной информационной модели здания посредством эффективного обмена данными. Исходя из положений этого стандарта, выделяются важнейшие принципы организации обмена данными в BIM-проектах.Стандарт подробно определяет процессы и точки принятия решений, которые необходимо учитывать при осуществлении обмена информацией.
Они подразделяются на несколько ключевых аспектов:
- Планирование информационного обмена: на этом этапе определяется, какая информация, в какие сроки и в какой форме должна быть передана. Планирование учитывает как требования различных фаз проекта, так и будущие способы использования информации.
- Осуществление информационного обмена: на данной стадии происходит непосредственный обмен информацией между участниками проекта. Стандарт устанавливает четкие требования к структуре информации и форме ее предоставления, чтобы обеспечить бесшовную интеграцию в существующие системы и процессы.
- Обеспечение качества и проверка: еще одним ключевым элементом стандарта является обеспечение качества передаваемой информации. Это включает проверку полноты данных, соблюдение формальных схем обмена, а также обеспечение согласованности информации между различными дисциплинами.
- Устойчивость и повторное использование информации: стандарт придаёт большое значение тому, чтобы передаваемая информация сохраняла свою ценность и в будущем. Это означает, что данные должны быть структурированы таким образом, чтобы их можно было эффективно использовать на более поздних этапах проекта или в будущих проектах.
- Аспекты безопасности: информационный обмен также должен осуществляться с соблюдением соответствующих мер безопасности. Это включает защиту конфиденциальных данных, особенно при передаче и хранении информации. Все эти факторы должны учитываться при организации и функционировании Среды Общих Данных.
Структура Среды Общих Данных

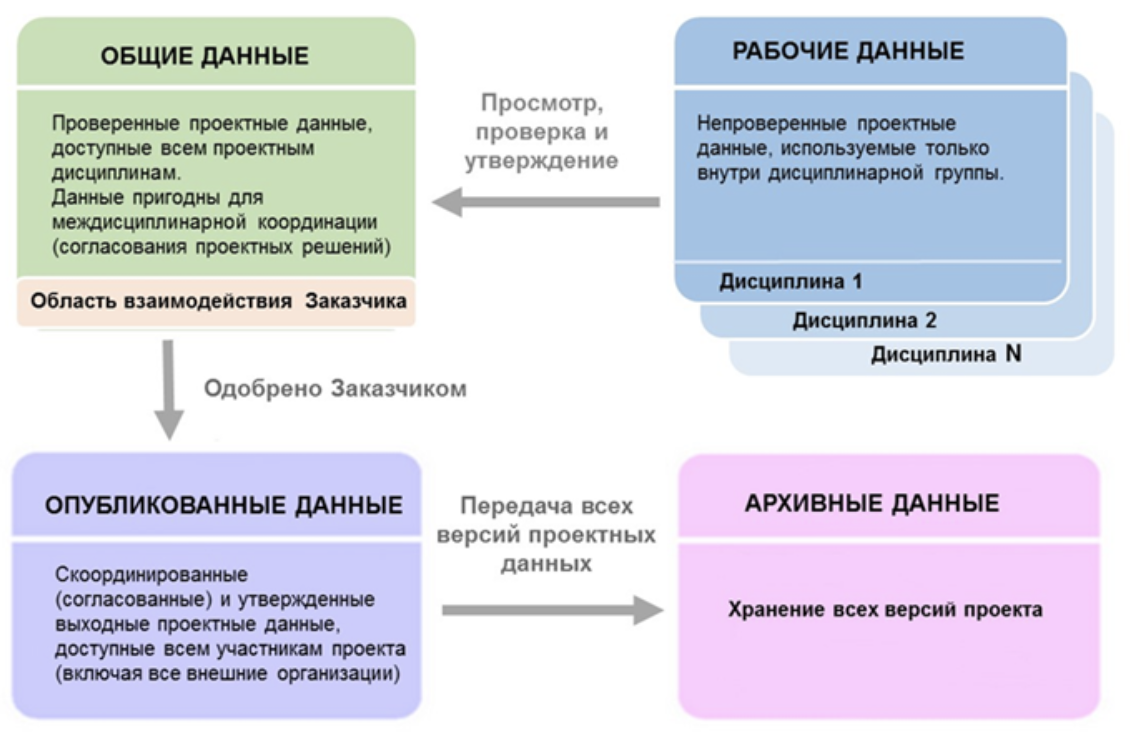

Особенностью структуры Сред Общих Данных (СОД) является её чёткое деление на отдельные рабочие области. Согласно международному стандарту BS1192, выделяется четыре уровня зон хранения информации. Давайте рассмотрим подробнее назначение каждой из них отдельно.
Таким образом, создание и внедрение Среды Общих Данных является важным инструментом повышения качества взаимодействия и оптимизации процессов разработки и возведения объектов недвижимости.
- Рабочая зона данных (Work in Progress). Здесь содержатся предварительные, ещё не прошедшие проверку проектные данные, которыми пользуются исключительно члены команды конкретной рабочей дисциплины. Доступ к информации ограничен пределами самой группы разработчиков информации и не распространяется на остальные подразделения.
- Общая зона данных (Shared).Эта область включает проектные данные, прошедшие процедуру проверки и доступные всем дисциплинам, участвующим в проекте. Здесь реализована междисциплинарная координация: каждая группа имеет возможность ознакомиться с материалами коллег и учитывать их решения в своей работе. Проектные файлы хранятся открыто внутри проектного пространства, возможна ссылка на них при разработке сопряженных разделов. После утверждения клиентом согласованная документация перемещается далее.
- Опубликованная зона данных (Published). Данная зона объединяет окончательно согласованную и утвержденную документацию, доступную всему составу проектной команды, включая представителей сторонних организаций, имеющих доступ к проектной информации. Эта информация прошла стадию финальной обработки и доступна для всеобщего пользования.
- Архивная зона данных (Archive). Предназначение архива заключается в хранении предыдущих версий проектных данных. Содержимое архива защищено от дальнейших правок и используется исключительно в целях сохранения истории изменений и возможных ссылок на прошлые версии.
Концепция Open CDE
Одна из перспективных тенденций в развитии Сред Общих Данных (СОД) представлена концепцией открытой среды общих данных (Open CDE), закрепленной в нормативе DIN SPEC 91391 часть 2 (“Открытый обмен данными с единой информационной средой”). Этот документ описывает перечень обязательных и рекомендуемых функций, необходимых для полноценной работы системы общей среды данных. Применение полнофункциональных систем СОД становится ключевым требованием для внедрения технологии информационного моделирования зданий (BIM) в сфере проектирования и строительства.
Основная идея концепции Open CDE заключается в обеспечении совместимости открытых форматов данных даже при одновременном использовании продуктов разных производителей. Для интеграции СОД с иными инженерными системами, такими как CAD-программы, предусмотрено взаимодействие через интерфейс REST API, что значительно облегчает процесс обмена информацией между ними.
Читайте нашу статью о том, как Как Vitro-CAD реализует предписания DIN SPEC 91391 для СОД

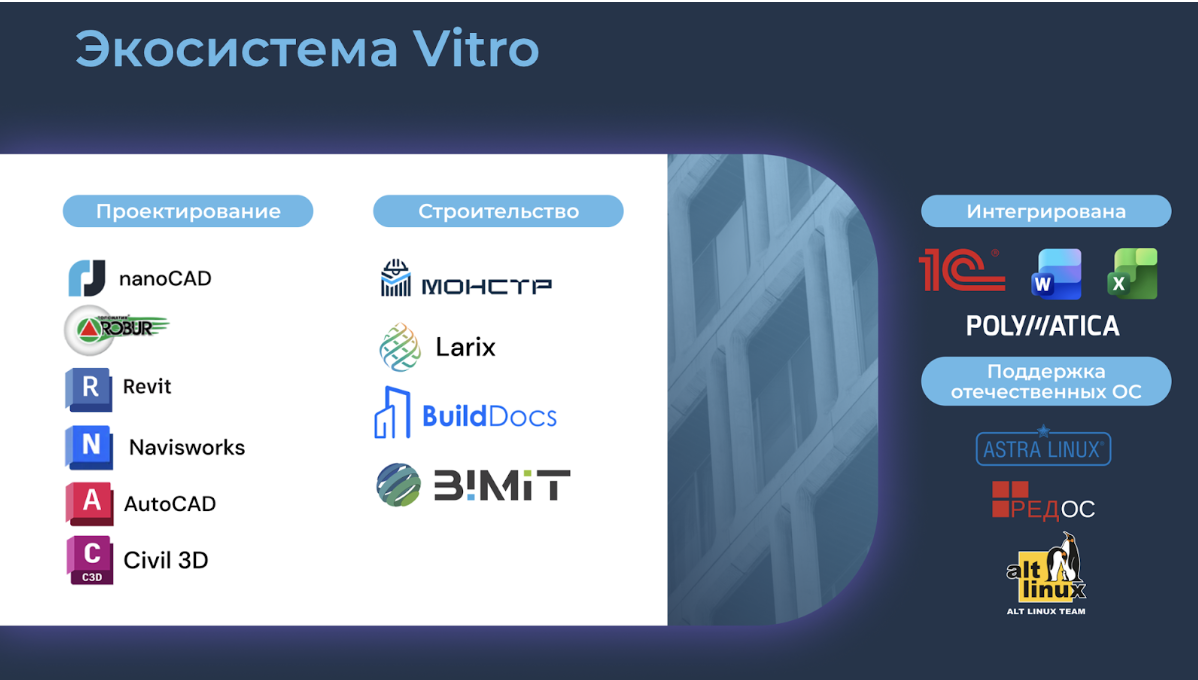

Среда Общих Данных Vitro-CAD полностью соответствует данной концепции, что позволяет создавать открытую цифровую экосистему продуктов на российском рынке, смысл которой заключается в расширяющейся интеграции с различным ПО и системами: с поддержкой отечественных и привычных зарубежных разработок. Открытая цифровая экосистема Vitro-CAD сохраняет конкурентную среду, предлагая заказчикам свободу выбора между аналогичными сервисами и обеспечивая возможность безболезненной замены одного продукта другим без ущерба для работоспособности всей цифровой инфраструктуры.
Такая интеграция уменьшает затраты и сроки внедрения новых решений благодаря предварительной настройке взаимодействия разных сервисов, исключающей необходимость дополнительного программирования и доработок.

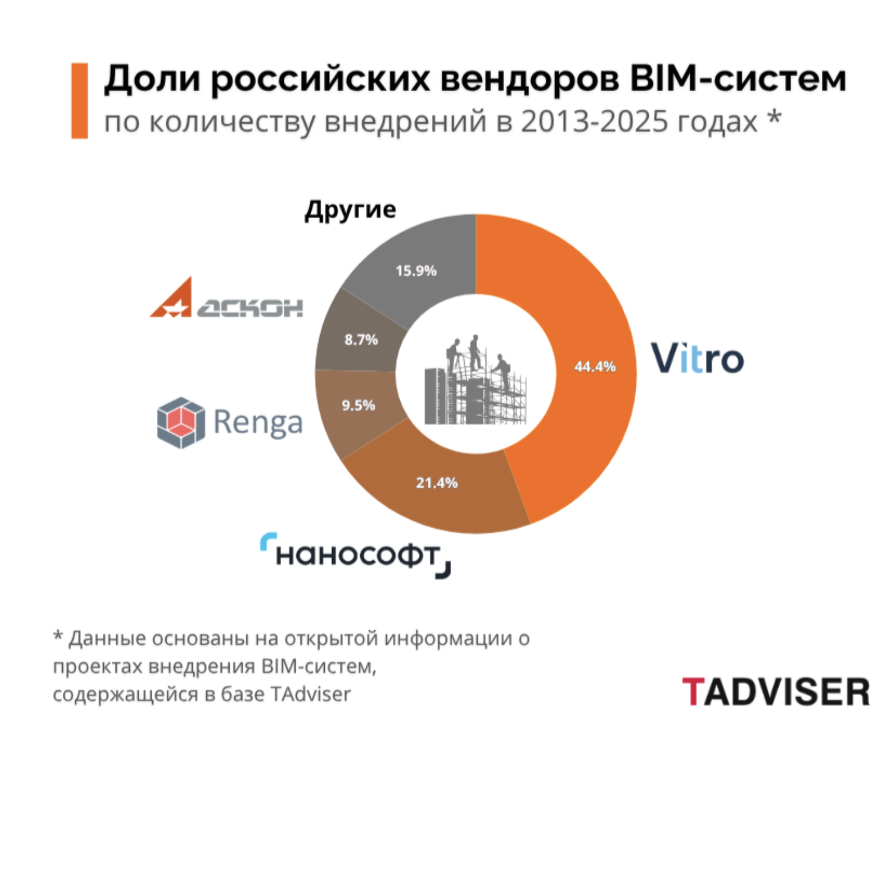

Российская разработка Vitro-CAD от компании «Витро Софт» – это Единая Среда Общих данных, предназначенная для проектных организаций, заказчиков и технических заказчиков. По данным аналитического портала TAdviser Vitro-CAD является лидером по количеству внедрений BIM-систем на российском рынке в 2013-2025 годах с долей 44,4%.
Сегодня Vitro-CAD используется в тысячах проектах в России, Беларуси и Казахстане. Среди клиентов — крупнейшие российские девелоперы, такие как ГК ПИК, ГК «А101», ГК«ФСК», Группа ЦДС, «Лидер Групп», «Страна Девелопмент» и многие другие.
![]()
